ZTAH型鞍式滑動支座

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

產品編號

所屬分類

滑動設備

數量

庫存:



產品描述

參數

一、適用范圍：

管道公稱通徑：DN700mm～3000mm

最大垂直荷載：154970N～3875700N

軸向位移：≤400mm

徑向位移：≤150mm

二、型號說明：

ZTAH 800 — A — I — H1

管中心高度：800mm

徑向位移：50mm

軸向位移：100mm

通徑：800mm

鞍式滑動支座

三、選型說明

若管道無保溫，管中心高度可選H1，如果有保溫，溫度在400℃以下，管中心高度可選H2，溫度在400℃-600℃，管中心高度可選H3。

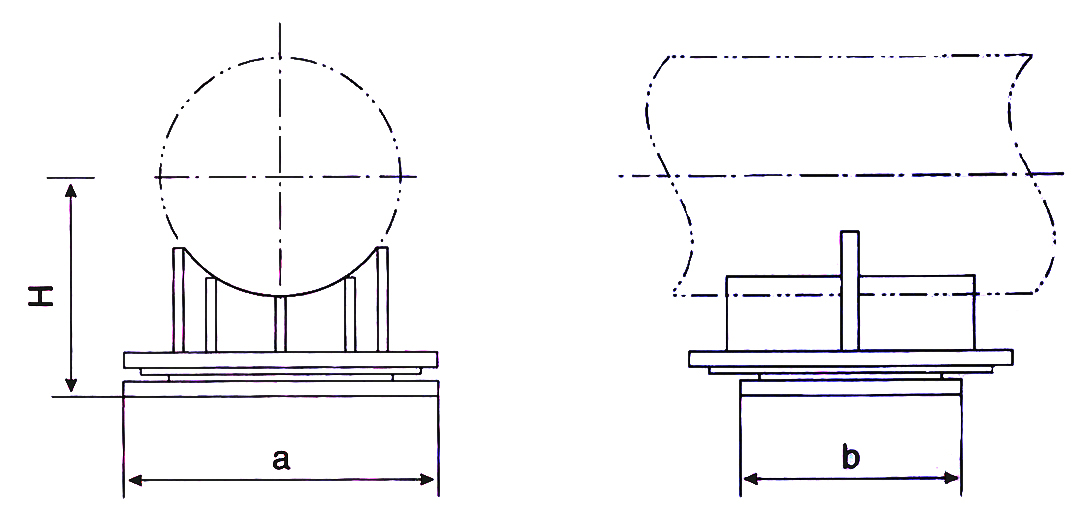

鞍式滑動支座外形尺寸

公稱通徑	規格/型號	設計位移							最大垂直荷載（N)	下基板尺寸a×b（mm）	管中心高度H（mm）
		軸向X				徑向Y					管中心高度H（mm）
		A	B	C	D	Ⅰ	Ⅱ	Ⅲ			H1	H2	H3
700	ZTAH700-X-Y-H	100	200	300	400	50	100	150	154970	590×255	750	850	950
800	ZTAH800-X-Y-H	100	200	300	400	50	100	150	211970	740×255	800	900	1000
900	ZTAH900-X-Y-H	100	200	300	400	50	100	150	271970	885×255	845	945	1050
1000	ZTAH1000-X-Y-H	100	200	300	400	50	100	150	354970	930×320	900	1000	1120
1100	ZTAH1100-X-Y-H	100	200	300	400	50	100	150	449970	1090×320	940	1050	1170
1200	ZTAH1200-X-Y-H	100	200	300	400	50	100	150	529970	1150×320	1000	1110	1170
1300	ZTAH1300-X-Y-H	100	200	300	400	50	100	150	669970	1250×400	1050	1170	1240
1400	ZTAH1400-X-Y-H	100	200	300	400	50	100	150	824970	1350×470	1110	1170	1310
1500	ZTAH1500-X-Y-H	100	200	300	400	50	100	150	924970	1430×470	1170	1240	1390
1600	ZTAH1600-X-Y-H	100	200	300	400	50	100	150	1119970	1530×540	1240	1310	1390
1700	ZTAH1700-X-Y-H	100	200	300	400	50	100	150	1249970	1630×540	1240	1390	1490
1800	ZTAH1800-X-Y-H	100	200	300	400	50	100	150	1499960	1730×600	1310	1390	1490
1900	ZTAH1900-X-Y-H	100	200	300	400	50	100	150	1628960	1830×600	1390	1490	1590
2000	ZTAH2000-X-Y-H	100	200	300	400	50	100	150	1918960	1930×670	1390	1490	1590
2100	ZTAH2100-X-H	100	200	300	400	50	100	150	2107960	2030×670	1490	1590	1690
2200	ZTAH2200-X-Y-H	100	200	300	400	50	100	150	2417960	2150×750	1490	1590	1690
2300	ZTAH2300-X-Y-H	100	200	300	400	50	100	150	2626960	2270×750	1590	1690	1790
2400	ZTAH2400-X-Y-H	100	200	300	400	50	100	150	2966960	2270×790	1590	1690	1790
2500	ZTAH2500-X-Y-H	100	200	300	400	50	100	150	3205960	2390×790	1690	1790	1890
2600	ZTAH2600-X-Y-H	100	200	300	400	50	100	150	3354850	2480×800	1690	1790	1890
2700	ZTAH2700-X-Y-H	100	200	300	400	50	100	150	3500000	2600×820	1790	1890	1990
2800	ZTAH2800-X-Y-H	100	200	300	400	50	100	150	3672548	2700×830	1790	1890	1990
2900	ZTAH2900-X-Y-H	100	200	300	400	50	100	150	3764250	2800×840	1890	1990	3000
3000	ZTAH3000-X-Y-H	100	200	300	400	50	100	150	3875700	2900×850	1890	1990	3000
